如何利用废月饼盒DIY笔记本散热架

如何利用废月饼盒DIY笔记本散热架

时间:2023-04-24 22:36:58

类别:手工小制作

快要进入开学季节了,过年放假时在寝室里沉睡了一个多月的笔记本也结束假期,陪着我们重新回归到繁忙的学习和工作季节。老式的笔记本用起来麻烦就是挺多的,起码在发热管理上就非常得注意,不然碰到荷载过大突然死机罢工就闹心了。在夏天到来前利用去年的月饼盒给笔记本做一个散热架,确保它可以在重度的使用中更好地散热降温,是未雨绸缪提供电脑寿命的一种生活窍门。

如何利用废月饼盒DIY笔记本散热架

自制笔记本散热垫所需的材料包括:手锯、尖嘴钳、螺丝刀、强力剪刀、铝制月饼盒一个、9-12V 直流电源一个、12V 9CM PC机箱风扇一个。准备好以后,跟着我下面的改造过程来完成这个夏天电脑散热座吧。

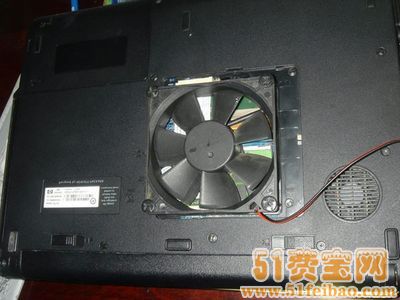

1、设计思路和计算尺寸。旧式笔记本的散热很不好,不过底部的内存北桥无线网卡的模块的盖子可以轻松打开,正好可以被一个9CM风扇覆盖。于是打算以月饼盒为底座,在特定位置开一个孔安装风扇使笔记本放上后风扇正对去掉那块底板的笔记本主板。

如何利用废月饼盒DIY笔记本散热架

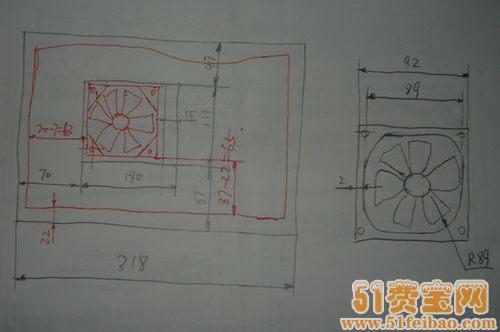

2、测量尺寸。根据笔记本底盖揭开后的发热零件位置,计算散热座上风扇应该安装位置,在月饼盒上找正位置画线。

如何利用废月饼盒DIY笔记本散热架

如何利用废月饼盒DIY笔记本散热架

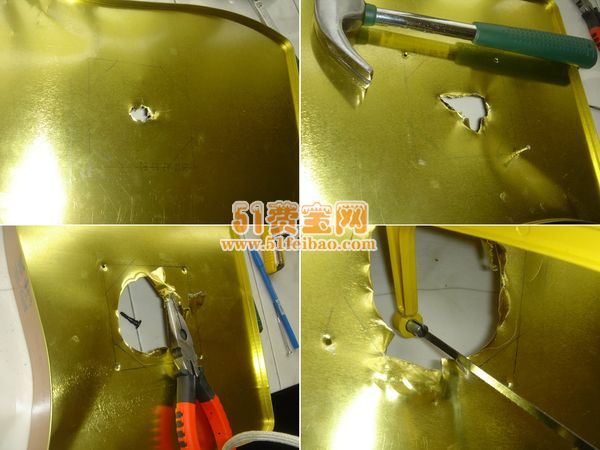

4 在月饼盒上打孔、扩孔。用钉子和锤子在正中间打了几个孔,然后用尖嘴钳很猥琐的挖了个洞。考虑到如果把正八边形切除好了再打孔,恐怕强度已经不够了。于是操起锤子和钉子,确定位置关系后,打好四个定位孔(之后用螺丝固定风扇)。

如何利用废月饼盒DIY笔记本散热架

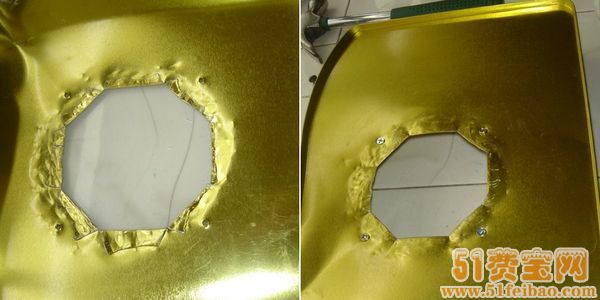

5、扩口折边。在月饼盒上扩孔到差不多的时候停止,上锯条。据的时候其实只需要锯出对角线的一部分,然后把剩余的材料翻折到背面,这样既省力有不伤手。

如何利用废月饼盒DIY笔记本散热架

先前打的四个定位孔。用一个一字螺丝刀转一圈,轻松完成扩孔。然后把四个螺丝装上。

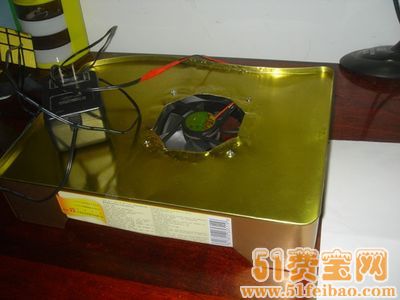

5 、安装风扇。四个孔的位置精度保证的不错,可以轻松对上风扇的螺纹孔。装好以后接上电源大概试了一下,检查风力和风向是否与预计一致。

如何利用废月饼盒DIY笔记本散热架

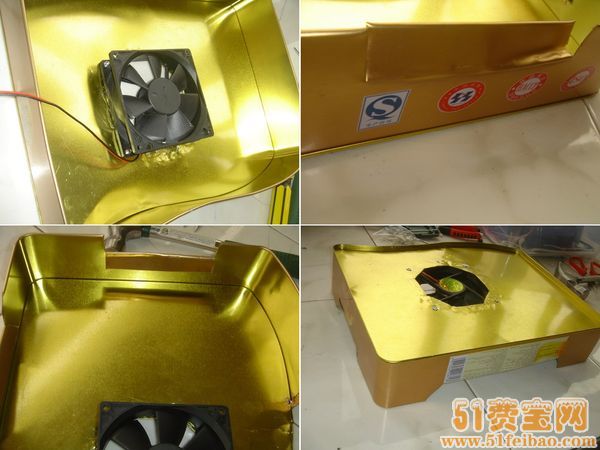

6、开进风槽。在月饼盒朝着自己的一面上剪开一段,然后翻进去。

如何利用废月饼盒DIY笔记本散热架

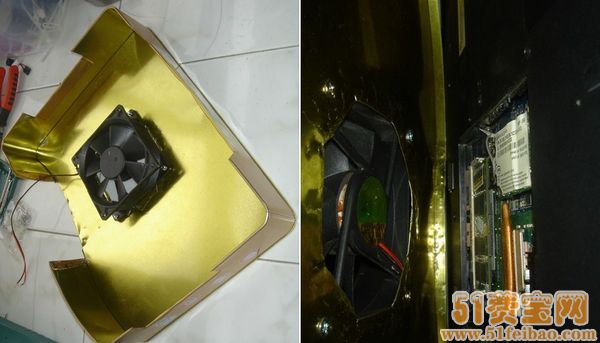

7、把笔记本放在做好的散热支架上,固定好,让风扇正对打开底板后的主板,北桥热管清晰可见。

如何利用废月饼盒DIY笔记本散热架

8 、效果测试。在笔记本上装一堆拷机软件,开始对比测试,拷机15分钟可见不加散热垫情况下,笔记本CPU温度接近95度。而加上散热底座基本都有20度得降幅,效果非常明显,绝对秒杀市面上各种散热底座。

如何利用废月饼盒DIY笔记本散热架

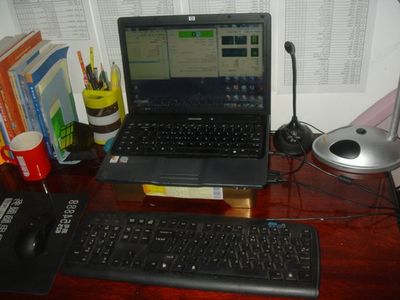

9 、散热架完成。用绝缘胶布把风扇与电源彻底固定好,大功告成。

如何利用废月饼盒DIY笔记本散热架

原文摘自果壳库尔Core《月饼盒打造笔记本散热风扇》,51费宝对图片及文字进行适当改编...
